高温/低温列管式换热器

高温列管式冷凝器   低温列管式冷凝器
带膨胀节式冷凝器   铣槽胀管式冷凝器

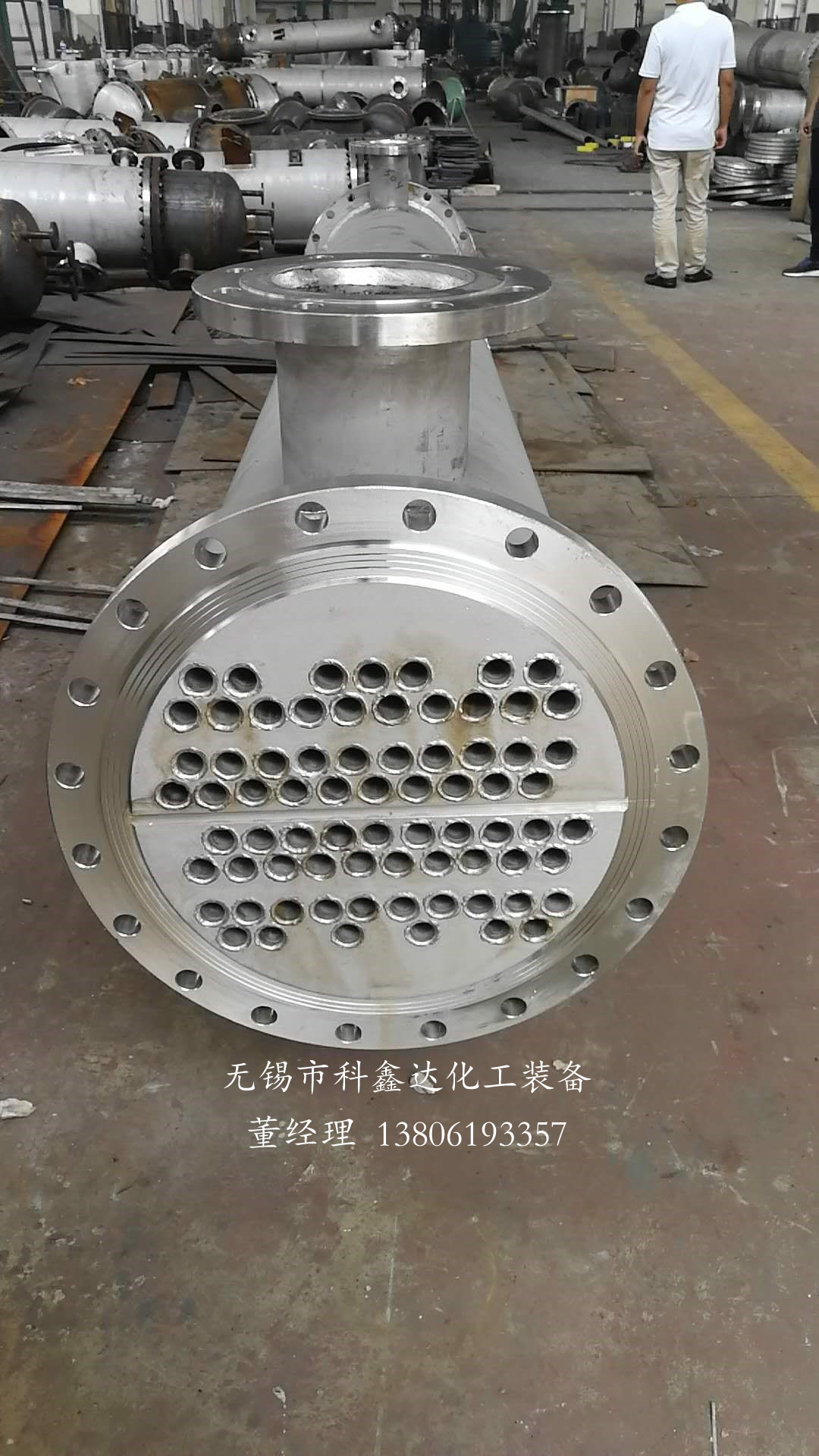

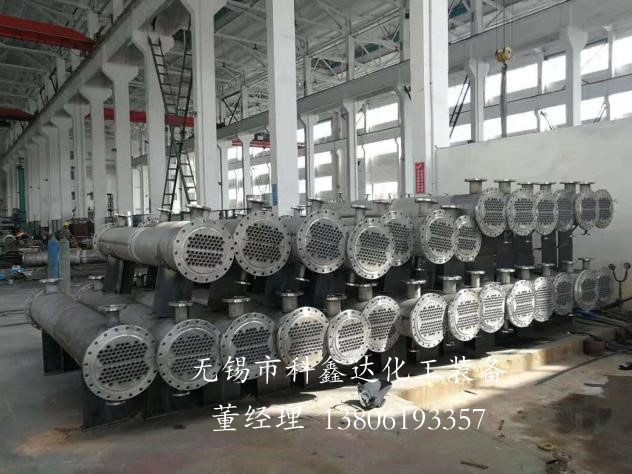

管式换热器：又称管壳式换热器和列管式换热器，是间壁式换热器， 列管式换热器主要有壳体、管束、管板和封头、接管、法兰、支腿等部分组成。壳体多呈圆形，内部装有平行管束，管束两端固定于管板上。

列管式换热器的结构比较简单、紧凑、造价便宜。此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板，我们常称为折流板。同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。因此，当管壁与壳壁温差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以至管子扭弯或使管子从管板上松脱，焊缝开裂、甚至毁坏换热器。为了克服温差应力必须有温差补偿装置，一般在管壁与壳壁温度相差100℃以上时，为安全起见，换热器应有温差补偿装置及膨胀节。注：补偿装置（膨胀节）只能用在壳壁与管壁温差低于150℃和壳程流体压强不高的情况。一般壳程压强超过0.6Mpa时由于补偿圈过厚，难以伸缩，失去温差补偿的作用，就应考虑其他结构。这种大温差的列管换热器，经过多年的实践和经验积累，改进原来工艺，提高热膨胀能力，采用加厚实心管板，管板的换热管管眼中心采用铣槽方式，再采用胀管工艺，将换热管与管板胀为一体，减小换热管与管板的缝隙，胀管后，再强密度焊和氩弧焊接。此类换热器一般进行两次水压试验，并且保压是常规冷凝器时间的2倍。
